Q45系列精密棒料剪切機是新型棒料切斷設備，采用先進的可編程序控制器（PLC)，優質的電器元件和密封元件，保證機床的可靠性；摩擦離合器和制動器采用壓縮空氣傳動，壓縮空氣閥由電氣控制；靈敏的液壓壓料裝置；超負荷時，過載保護裝置可自動切斷電源，以保護主機；該機型適用于各種材質的圓鋼、方鋼、角鋼剪切（如：45#、40Cr等），還可以對有色金屬的剪切（如：銅、鋁合金等）；該機型具有生產效率高，重量輕，操作者勞動條件好、噪音和振動小等優點，是高精度金屬加工行業不可缺少的棒料剪切設備。
|
型號
參數
|
Q45-125
|
Q45-220
|
Q45-310
|
Q45-410
|
|
最大剪切力 KN
|
1250
|
2200
|
3100
|
4100
|
|
剪切最大直徑 mm
|
φ50
|
φ70
|
φ80
|
φ90
|
|
剪切次數s/min
|
25
|
25
|
20
|
18
|
|
擋料范圍mm
|
50-520
|
50-560
|
50-600
|
50-600
|
|
斷面傾斜度
|
≤1.6
|
≤1.6
|
≤1.6
|
≤1.8
|
|
斷面圓度
|
0.95-0.96
|
0.95-0.96
|
0.95-0.96
|
0.94-0.95
|
|
剪切重量誤差g=
剪切直徑*±10%
|
±10%-15%
|
±10%-15%
|
±12%-15%
|
±12%-15%
|
|
氣壓Mpa
|
0.6
|
0.6
|
0.6
|
0.6
|
|
主
電
機
|
型號
|
Y160M-4
|
Y180M-4
|
Y180L-4
|
Y200L-4
|
|
功率KW
|
11
|
18.5
|
22
|
30
|
|
主機尺寸
|
1850*1250*1700
|
2500*1300*1850
|
3000*2100*2300
|
3300*2200*2400
|
|
送料機電機
|
型號
|
Y90S-4
|
Y100L1-4
|
Y100L1-4
|
Y100L1-4
|
|
功率kw
|
1.1
|
2.2
|
2.2
|
2.2
|
|
擺線減速機
|
型號
|
XDW3-20-1.1
|
XDW4-20-2.2
|
XDW4-20-2.2
|
XDW4-20-2.2
|
|
中心
|
140
|
150
|
150
|
150
|
|
自動送料機尺寸
|
6020*1850*1280
|
6020*1850*1280
|
6020*1850*1280
|
6020*1850*1280
|
|
整機重量kg
|
4400
|
7100
|
9500
|
12000
|

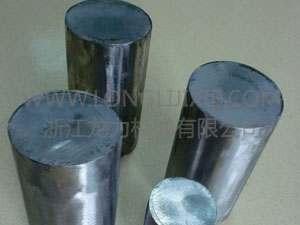

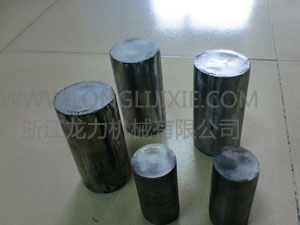

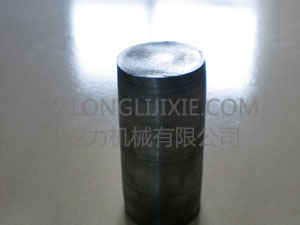

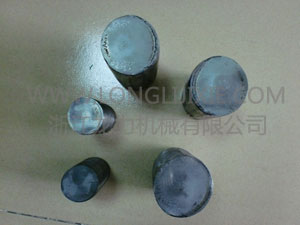

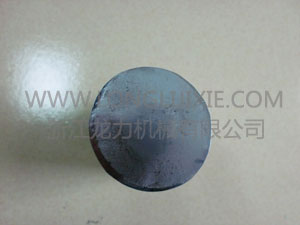

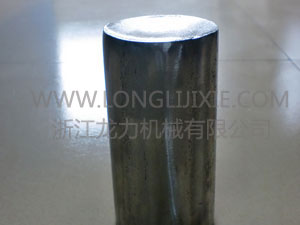

Q45系列精密棒料剪斷機剪斷產品


  |
