用途和特點:該機型是一種應用較為廣泛,且結構簡單,操作方便的圓鋼切斷機械;該機型的機體是用鋼板焊接而成,使該機型更加堅固耐用。
工作原理:利用三相異步電機驅動偏心軸旋轉,由偏心軸旋轉帶動連桿,連桿帶動連座,連座將動模刀口一并帶動;定模刀口經固緊螺栓固定在機體上;棒料經送料架進入料口,由于受到動模刀口的橫向剪切力而被剪斷。此外,該機型還設有頂針機構,該機構可以精確的控制切料的長度。
用該機型剪切的圓鋼可以降低加工成本,提高生產效率,加工精度高等優點。
|
YQ35 |
YQ45 |
YQ60 |
YQ70 |
YQ80 |
YQ90 |
YQ100 |
YQ110 |
最大剪切力 KN |
50 |
65 |
160 |
210 |
315 |
450 |
500 |
630 |
剪切最大直徑 mm |
φ10-φ35 |
φ10-φ45 |
φ15-φ60 |
φ20-φ70 |
φ25-φ80 |
φ30-φ90 |
φ30-φ100 |
φ30-φ110 |
剪切速度m/min |
42 |
36 |
30 |
25 |
20 |
20 |
16 |
13 |
行程s/min |
52 |
60 |
70 |
80 |
90 |
104 |
95 |
110 |
擋料范圍mm |
32-200 |
45-250 |
52-250 |
52-250 |
52-250 |
52-250 |
52-250 |
52-350 |
斷面傾斜度 |
≤4 |
≤4 |
≤4 |
≤4 |
≤4 |
≤4 |
≤4 |
≤4 |
斷面圓度 |
0.92 |
0.92 |
0.92 |
0.92 |
0.92 |
0.92 |
0.92 |
0.92 |
剪切重量誤差g |
±5 |
±8 |
±10 |
±12 |
±15 |
±20 |
±20 |
±15 |
主電機 |
型號 |
Y132S-4 |
Y160M-6 |
Y160L-6 |
Y180L-6 |
Y200L2-6 |
Y225M-6 |
Y250M-6 |
Y250M-6 |
功率KW |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
37 |
45 |
主機尺寸 |
1750*1200*950 |
2000*1200*960 |
2100*1400*1150 |
2270*1500*1420 |
2700*1500*1420 |
2800*1600*1650 |
3000*1600*1550 |
3200*1650*1700 |
自動送料機 |
型號 |
Y90S-4 |
90L-4 |
90L-4 |
90L-4 |
Y100L1-4 |
Y1112M-6 |
Y1112M-6 |
Y1112M-6 |
功率kw |
1.1 |
1.5 |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
尺寸 |
4600*850*590 |
5100*1000*750 |
5100*1000*880 |
5100*1000*990 |
5100*1000*1010 |
5100*1000*1010 |
5100*1000*1070 |
5500*1000*1130 |
減速機 |
型號 |
WPDA80 |
WPDA100 |
WPDA100 |
WPDA100 |
WPDA120 |
WPDA135 |
WPDA120 |
WPDA135 |
速比 |
1:15 |
1:15 |
1:15 |
1:15 |
1:15 |
1:15 |
1:15 |
1:25 |
手動送料架外形尺寸 |
4200*1000*755 |
4200*1000*755 |
4600*1000*875 |
4600*1000*840 |
4600*1000*1000 |
4600*1000*1000 |
4600*1000*1030 |
4600*1100*1150 |

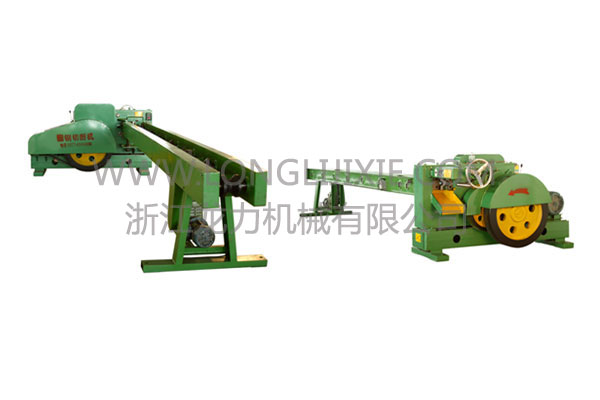

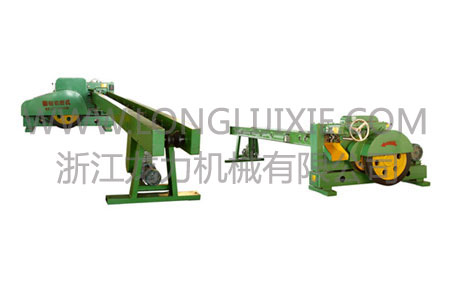

YQ系列圓鋼切斷機
|
